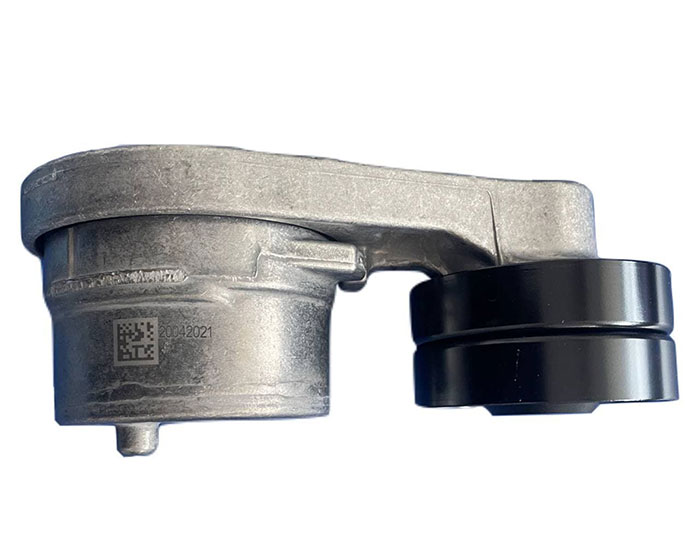

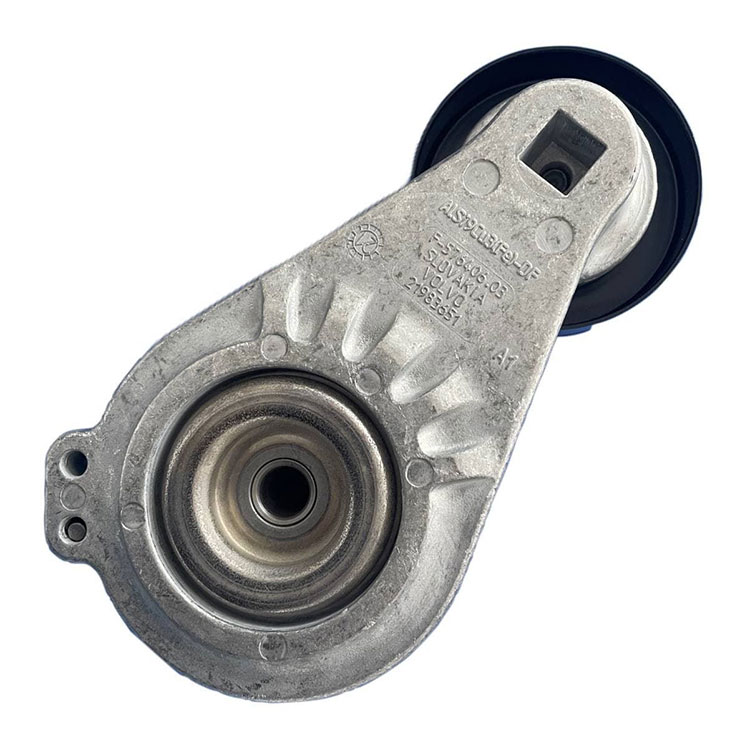

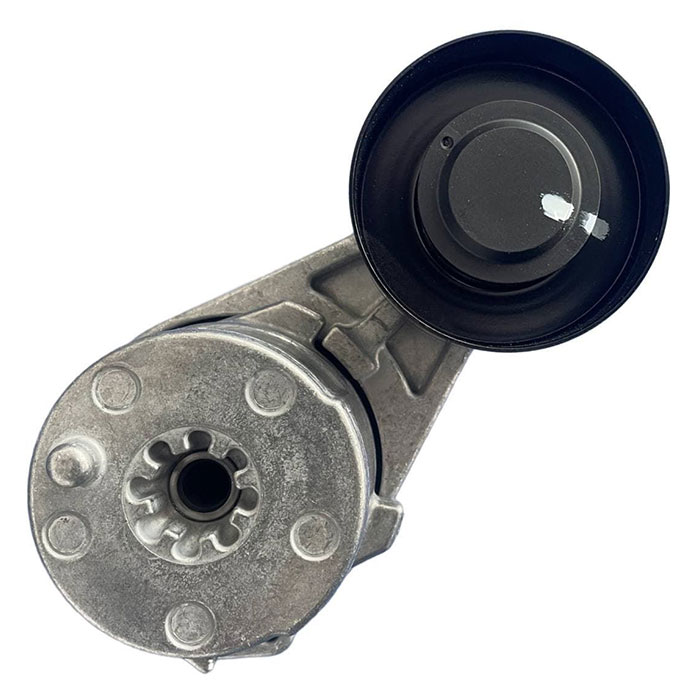

تسمه سفت کن دینام ولوو FH500 و رنو تی اصلی
تسمه سفت کن دینام کامیون ولوو FH500 و رنو تی اصلی یا پولی های هرزگرد موتور وظیفه نگهداری کشش مناسب در تسمه، جذب ارتعاشات سیستم و راهنمایی مسیر حرکت تسمه را دارد.
در موتورهای سنگین ولوو دو نوع پولی هرزگرد مختلف وجود دارد. یکی از آنها در قسمت موتور فن و پمپ خنک کننده نصب شده و دیگری در قسمت دینام و کولر خودرو نصب شده است. با توجه به شرایط کاری هر خودرو، عملکرد آنها متفاوت خواهد بود.
تسمه سفت کن یا پولی های هرزگرد ولوو شامل موارد زیر هستند:
- پولی هرزگرد که مسیر تسمه را مشخص می سازد
- فنر کششی که گشتاور تولید می کند
- صفحه جاذب / اتصالات اصطکاکی که از طریق اصطکاک ارتعاشات را جذب می نمایند
- لولای تنظیم کننده که به پولی هرزگرد اجازه می دهد حول آن چرخش نماید
- بدنه آلومینیومی به منظور وزن سبک تر
تسمه سفت کن اصلی دینام کامیون ولوو FH500 با شماره فنی 21983651 شرکت ولوو و کامیون رنو تی با شماره فنی 7421983651 شرکت رنو تولید و به فروش می رود. شرکت تات خودرو بزرگترین توزیع کننده لوازم یدکی خودرو در کشور تضمین کننده خرید قطعه ی اصلی و اورجینال از برند ولوو می باشد.
کاربرد تسمه سفت کن کامیون ولوو و رنو
وظیفه و کاربرد تسمه سفت کن در کامیون ولوو این است که اندازه سفتی تسمه را کنترل کند. گاهی ممکن است فشار تسمه بیشتر از اندازه تعیین شده باشد، برای مثال اگر پدال گاز را فشار دهیم فشار زیادی به تسمه دینام وارد می شود.
این کشش باعث می شود که به بلبرینگ، واتر پمپ و… نیز فشار وارد شود و عملکرد این قطعات را دچار مشکل کند. در هنگام عملکرد تسمه سفت کن فنر جمع می شود. تسمه سفت کن تسمه را کنترل می کند و دوباره به حالت اولیه خود برمی گردد.
غلطک تسمه سفت کن برای این در خودروها استفاده گردیده ، تا کشش مشخصی را بر روی تسمه ایجاد نماید که این کشش معمولا به دو صورت انجام می گردد: توسط سیستم لولایی و یا توسط مکانیزم فنری قابل تنظیم می باشد.
مشخصات و مزایای تسمه سفت کن های ولوو و رنو
تسمه سفت کن ها باید با دقت بالا به منظور تطابق دقیق با الزامات محصولات موتور کامیون تولید شوند. در شرکت ولوو قدرت، سرعت، استفاده و رفتار دینامیکی انواع مختلف آن به دقت تحت بررسی قرار گرفته تا از مطابقت آنها با فنرها و دستگاه های اصطکاکی اطمینان حاصل شود. تسمه سفت کن های برند ولوو و رنو دارای مشخصات و مزایای زیر می باشند:
- تنظیم کننده دوار (کوچک تر از تنظیم کننده های خطی – تعمیر نگهداری آسان تر)
- پین قفل کننده در مکان مناسب (نصب آسان تر تسمه – قابلیت تعمیر و نگهداری بیشتر)
- یاتاقان دوقلو و دو ردیفه (راهنمای بهتر برای تسمه – سر و صدای کمتر)
- طراحی بهبود یافته قطعه اصطکاکی (طول عمر بیشتر – دوام بالاتر)
- بدنه آلومینیومی (وزن کمتر – مصرف سوخت کمتر)
- برنامه سرویس بهینه شده (قابلیت اطمینان بالا)
توضیحات فنی پولی هرزگرد ولوو و رنو
هر دو پولی هرزگرد به منظور فراهم نمودن کشش مناسب در تسمه موتور و برای ایجاد اصطکاک مناسب در راستای انتقال قدرت لازم در آن نصب شده اند. به دلیل سطوح خروجی مختلف انتقال قدرت، فن و دینام حتی در صورت شباهت ظاهری، گشتاورهای مختلفی خواهند داشت.
برخلاف نمونه پولی های موجود در موتورهای شرکت های دیگر، پولی هرزگرد در موتور ولوو حول یک نقطه مرکزی گردش می کند که به آن لولای هرزگرد گفته می شود. پولی های هرزگرد دوار کوچکتر بوده و نصب آسان تری دارند.
فنرهای تنظیم کننده ولوو گشتاوری در محدوده 28 تا Nm48 دارند تا بتوان از انتقال قدرتی تا محدوده kW 70 (95 اسب بخار) به فن مطمئن بود (برای مثال، kW 70 قدرتی معادل قدرت تولیدی یک موتور خودروی کوچک است).
پولی هرزگرد V Euro
پولی هرزگرد V Euro یک پولی دوار با فنر مارپیچ تخت است. پولی حول یک لولای و بوش فولادی که با پلی تترافلوئورواتیلن PTFE پوشش داده شده، چرخش میکند. جذب ارتعاشات با استفاده از یک صفحه اصطکاکی که توسط یک فنر محوری به بدنه آلومینیومی فشرده شده، فراهم می شود.
پولی هرزگرد شامل یاتاقان دو قلو است که با کمک آن می تواند هدایت مناسبی برای تسمه حتی در مسافت های طولانی مطابق با بازه زمانی تعمیر و سرویس داشته باشد.
پولی هرزگرد VI Euro
پولی هرزگرد VI Euro یک پولی دوار با فنر وایر گرد است. این نوع پولی گشتاور خطی تری با توجه به موقعیت شعاعی خود فراهم میآورد. این پولی دارای بوش PTFE حول یک لوله آلومینیومی است. جذب ارتعاشات توسط اتصالات اصطکاکی PFE که توسط فنر اصلی در هر بار چرخش به سمت بدنه آلومینیومی بیرونی فشرده می شوند، انجام می شود.
پولی هرزگرد شامل یاتاقان دو ردیفه است که با کمک آن می توان به خوبی تسمه را تنظیم کرده و به دلیل میزان ذخیره گریس کافی در مسافت های کاری طولانی طبق فواصل تعمیرات و سرویس دوره ای به خوبی کار می کند.
سرویس‌کاری و تعویض تسمه سفت کن کامیون ولوو و رنو
تسمه سفت کن درصورت خرابی دارای علایمی می باشد، برای مثال زمانی که کامیون خود را روشن می کنید صدای غیر عادی مثل سابیده شدن دو جسم به هم یا صدای جیر جیر شدید شنیده می شود.
زمانی که استارت می زنید و موتور را روشن می کنید، اگر صدای غیرعادی شبیه جیر جیر و ساییدگی را شنیدید یعنی این قطعه خراب شده و باید تعویض شود. همچنین تسمه ها نیز باید هزمان با پولی هرزگرد تعویض گردند.
شرکت ولوو Volvo
کمپانی ولوو Volvo ابتدا به عنوان علامت تجاری بلبرینگ SKF در سال 1924 در شهر یوتبری سوئد آغاز به کار کرد. کمپانی ولوو یکی از برند های خودروی است که سهم بزرگی در شکل گیری خودرو سازی در جهان دارد و در سال 2016 دومین سازنده بزرگ کامیون های سنگین در دنیا شناخته شده است.
فعالیت های این برند تنها به تولید اتومبیل محدود نمی شود و نقش بزرگی در صنعت ایفا می کند. از جمله تولیدات این شرکت کامیون، اتوبوس، لیفتراک، موتورهای دیزل و گازی، تجهیزات سنگین، گیربکس، اکسل، پمپ هیدرولیک، تجهیزات ترابری و سازه‌ای، سامانه‌های دریایی و صنعتی و ارائه خدمات مالی است.
ولوو (Volvo) یکی از شرکت‌های بزرگ تولیدکننده کامیون در کشور سوئد است که تولیدات آن به سراسر دنیا صادر میشود. از جمله کامیون های شرکت ولوو می توان به مدل هایی همچون fh500 – fh12 – fh13 – fm9 – fmx – fm4 – Nh اشاره نمود. در ایران هم محصولات این برند طرفداران زیادی دارد. بزرگترین مزیت کامیون‌های ولوو، سازگاری با آب و هوای سرد و خشک ایران می باشد.
